BMS電池系統俗稱之為電池保姆或電池管家，主要就是為了智能化管理及維護各個電池單元，防止電池出現過充電和過放電，延長電池的使用壽命，監控電池的狀態。BMS電池管理系統單元包括BMS電池管理系統、控制模組、顯示模組、無線通信模組、電氣設備、用于為電氣設備供電的電池組以及用于采集電池組的電池信息的采集模組，所述BMS電池管理系統通過通信接口分別與無線通信模組及顯示模組連接，所述采集模組的輸出端與BMS電池管理系統的輸入端連接，所述BMS電池管理系統的輸出端與控制模組的輸入端連接，所述控制模組分別與電池組及電氣設備連接，所述BMS電池管理系統通過無線通信模塊與Server服務器端連接。

1、功能安全定義功能安全

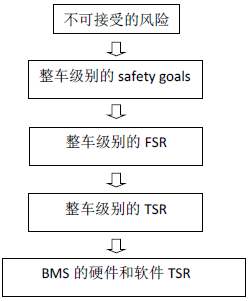

不存在由電子電氣系統的故障而引起的危害導致不合理的風險。因此，功能安全開發的首要任務是要避免不可接受的風險。BMS 作為整車零部件，進行功能安全開發時一般由整車層面的Safety Goal 得到概念階段的FSR（Function safety requirements），再由概念階段的FSR 分析出電子電氣層面的TSR（Technical safety requirements）, 最后分析出BMS的軟件和硬件的功能安全需求。

2、概述

在ISO26262 標準中，我們要區分兩類故障、錯誤和失效：隨機和系統性失效。系統性失效可以在設計階段通過合適的方法來避免，而隨機性失效只能降低到可接受程度。系統性甚至隨機性失效會發生在硬件當中，而軟件的失效更多的是系統性的失效。首先根據安全目標，確定安全等級。對于每個危害事件，根據其暴露概率E、可控性C、嚴重度S 三要素，確定其ASIL 等級。

依據ISO26262 的開發流程，從需求開始，當中包括概念設計、系統設計、硬件設計、軟件設計，直至最后的生產發布、售后維護，都提出了相應的功能安全要求，其覆蓋了整個汽車的生命周期，從而保證汽車電子產品的功能安全可靠，即使功能失效也不會造成危險的發生。BMS 作為新能源汽車的關鍵，對其功能要求越來越復雜，BMS 必須具備電壓、電流、溫度等基本的采樣功能，同時對電池的運行過程實時監督，過壓、欠壓、過流、過溫等保護功能，同時SOP、SOC、SOH 的預測，故障診斷、均衡控制、熱管理、快慢充管理等。把ISO26262 標準要求，應用到BMS 的開發中，將會大大提高BMS 的安全性。

如果將BMS 視為一個safety element out of context（獨立安全單元），獨立安全單元的意思在在產品的開發周期內，暫時不考慮整車內其它要素（element）。根據主機廠提供的Saftety Goal，BMS 開發商供應商根據Satety Goal 導出Saftety Requirements，接著是系統設計，硬件設計，軟件設計等。而作為整車的一部分，整車上的一些功能會與電池系統發生相互作用，就要從相關項的角度考慮其作用的結果。
BMS依據汽車電子電氣的開發慣例，按照V模型的主體流程進行開發，主機廠會參與到V 模型右邊的測試部分。

3、相關項定義

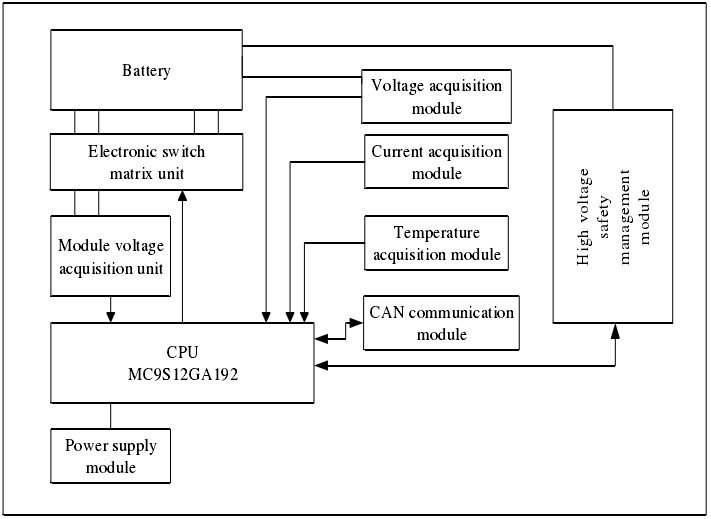

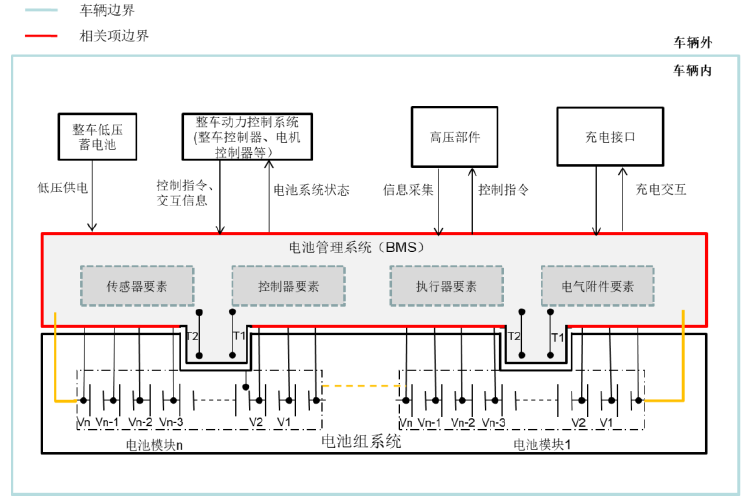

電池高壓系統主要由接線盒、模組、電池均衡連接器，高壓連接器模塊，BMS 等組成。BMS 通過傳感器采集電壓、溫度等數據進行處理，計算電池的SOC/SOH，故障診斷等。同時，通過整車CAN 與VCU 進行信息交互。進行相關項定義時，要分析電池系統組成部分，界定功能安全分析的范圍。下圖是電池系統結構和原理框圖。對于BMS所承接的功能安全目標，是在整車相關項層面得到的。在此基礎上，進行BMS產品的開發和驗證。

4、開發流程首先確定危害事件

根據不同的工況、不同駕駛習慣過、天氣情況分析出可能性較大的危害事件，針對危害事件，分配到系統工作的各個職能部門。在ISO26262-3，Hazrad 分析可以通過brainstorm、DFMEA等方法來確認。以單體過充危害事件為例，根據ASIL 等級的三要素，確定危害事件的等級。下表是一個簡單的電芯過充的HARA分析。在這個表格里面，在城市道路上發生電芯熱失控導致車輛起火，定的ASIL Level是C；車輛在速度比較低的時候，定的ASIL Level 是A。

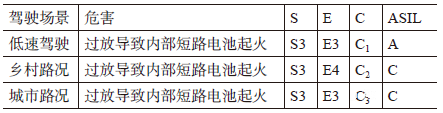

羅列功能因故障失效的全部可能性；

匯總?cè)抗δ芎凸收?，按照運行模式區分，形成危害事件的矩陣。通過危害分析和風險評估，界定危害事件的功能安全目標。合并不同場景下的同一個危害事件的安全等級，用最高的功能安全等級作為該危害事件的安全等級。為了避免危害事件的發生，進而形成安全目標。

可以從避免危害事件發生的角度考慮安全目標，也可以從避免故障發生的角度提出安全目標。例如：對過放導致內部短路電池起火這個危害提出安全目標，從避免危害發生的角度提出安全目標為防止過放導致短路電池起火，從避免故障的角度提出安全目標則為避免溫度限制發生故障。安全目標的ASIL 等級則為危害事件的最高的等級。安全目標的得出，衍生出一些安全相關的參數也需要做規定，這些參數包括：運行模式，故障容錯時間，安全狀態，功能冗余等。

二，確定功能安全需求FSR

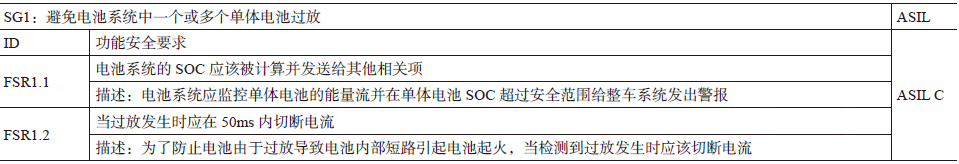

每一個安全目標定義至少一項功能安全要求，盡管一個功能安全要求能夠cover 不止一條安全目標， 每一條FSR 從相關的SG 繼承最高的ASIL。通過分層的方法，從風險評估和危害分析得出安全目標，再由安全目標得出功能安全要求。FSR 的功能安全等級，自動繼承安全目標的最高等級。

三，由功能安全需求（FSR）提煉技術安全需求（TSR）

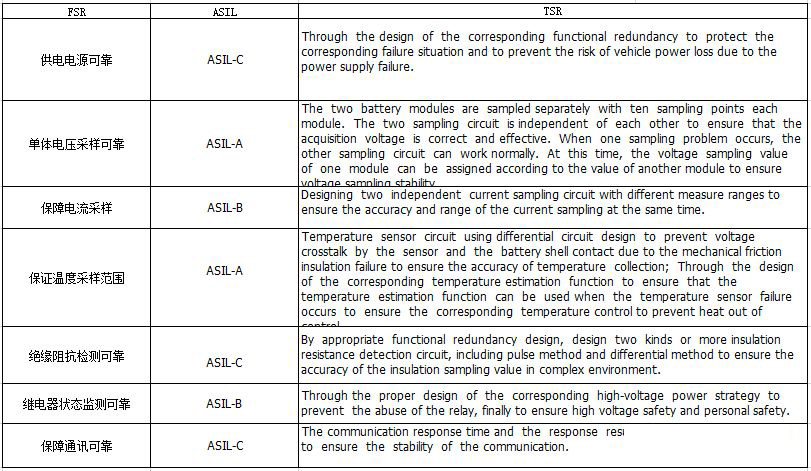

在整個開發生命周期，技術安全需求是要落實功能安全概念的技術要求，其用意是從細節的單級功能安全要求到系統級的安全技術要求。下表為功能安全需求轉化成技術安全需求的例子，僅供流程參考。

四，系統設計階段

系統及子系統需要上面所定義的貫徹技術安全要求，需要反映前面定義的安全檢測及安全機制。技術安全要求的應分配給系統設計要素，同時系統設計應完成技術安全要求，關于技術安全要求的實現，在系統設計中應考慮如下問題，定義系統架構，分配TSR 到硬件和軟件，同時定義好軟件硬件接口HIS。

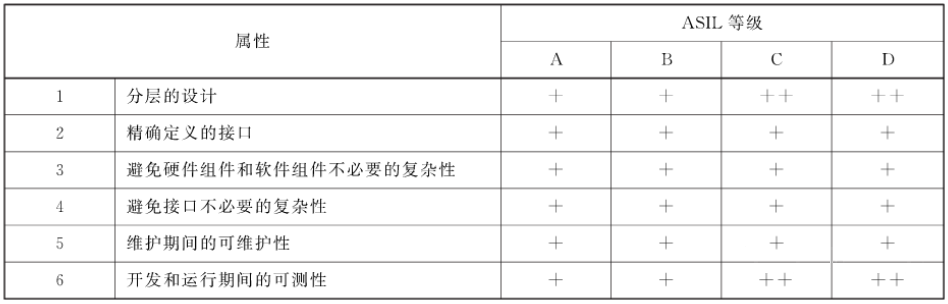

軟硬件接口規范應規定的硬件和軟件的交互，并與技術安全的概念是一致的，應包括組件的硬件設備，是由軟件和硬件資源控制支持軟件運行的。系統設計，標準中給出三個方面的原則：模塊化、適當?shù)念w粒度和簡單。針對不同的安全等級，強調關注不同側面的設計考量。

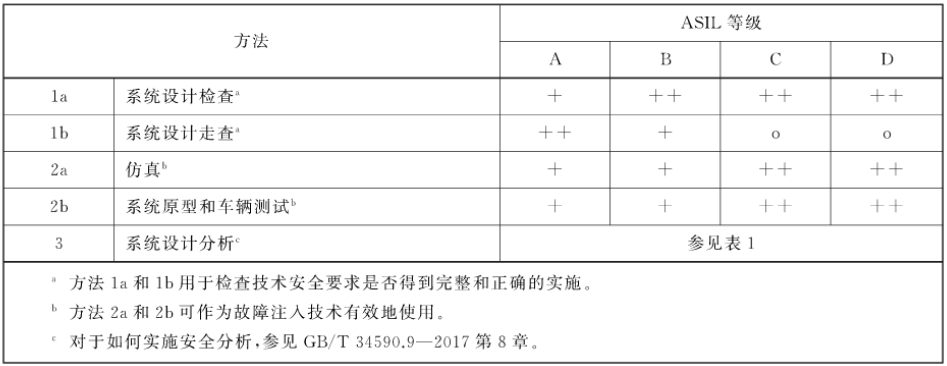

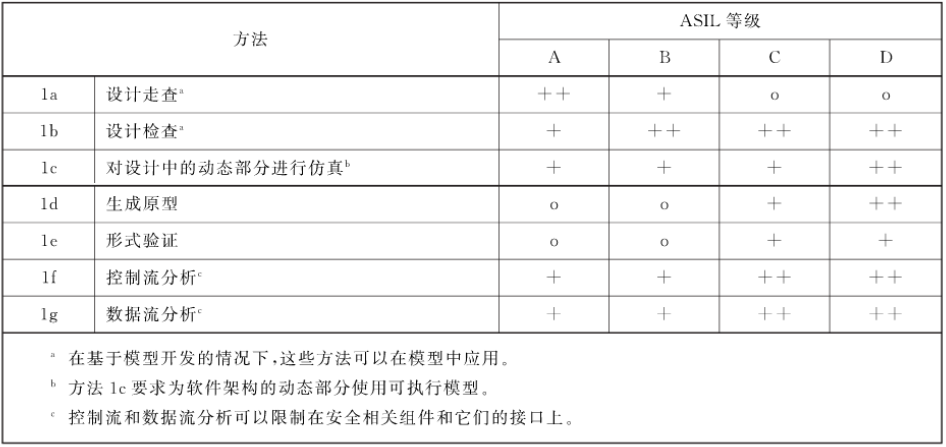

技術安全要求，直接或者經過進一步細化后，分配給硬件和軟件。系統設計完成后，還需要考慮設計驗證。功能安全目標越高，越傾向于實物驗證的方式。

五，硬件系統功能安全設計

硬件的詳細安全需求來自于TSR，系統架構及系統邊界HSI。根據ISO 26262-8 章節6.4.2 硬件安全需求規范應包括與安全相關的每一條硬件要求，硬件安全要求應按照ISO26262-8 第6 章和第9 章的要求進行驗證，以提供證據證明。硬件設計可以硬件功能方塊圖開始，硬件方塊圖的所有的元素和內部接口應當展示出來

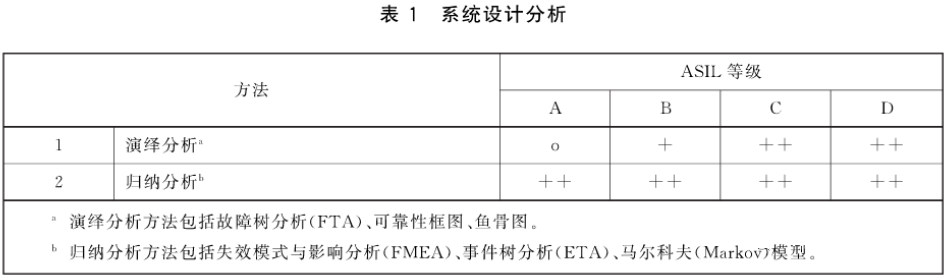

然后設計和驗證詳細的電路圖，最后通過演繹法（FTA）或者歸納法（FMEA）等方法來驗證硬件架構可能出現的故障。對BMS 系統來講，電池包電壓傳感器是一個非常重要的傳感器，因此針對不同ASIL 等級需要分析電池包電壓傳感器不同的失效模式。一部分失效模式 可以通過硬件的需求防范，一部分失效模式可以被分離為軟件需求去防范。

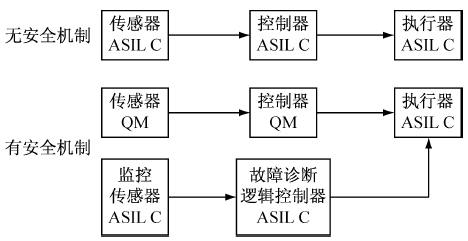

每個技術安全要求怎樣設計，與實際產品功能、技術發展水平，供應商水平等密切相關，是不同廠家產品差異性的起點。而產品具體實施，有自己不同的思路，有的是不適用安全機制，直接要求零部件提高自身功能安全等級；有的則選擇增加監測機制或者提供不同原理的冗余設計，用以提高功能安全等級。

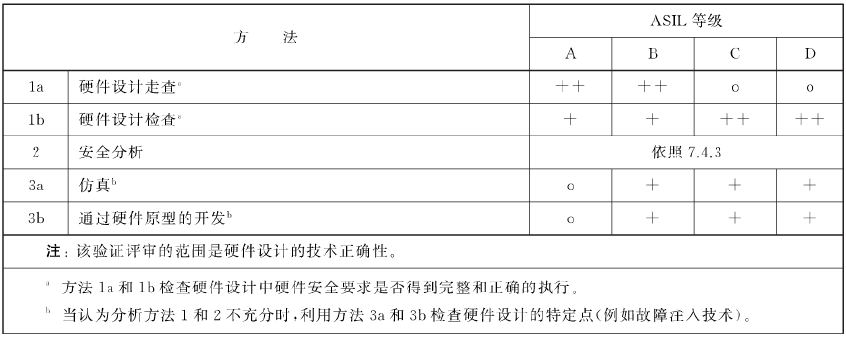

標準推薦的硬件設計驗證原則如下：

六，軟件系統設計

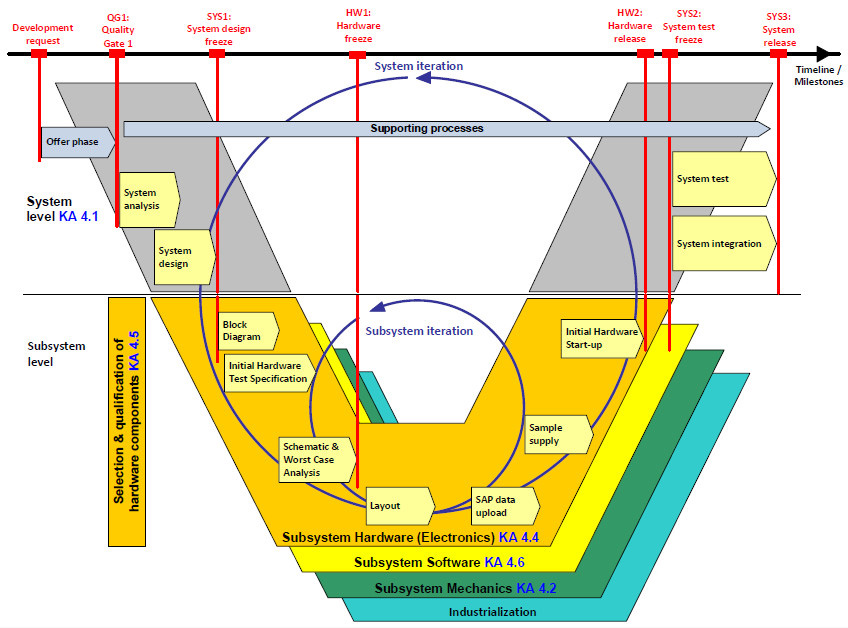

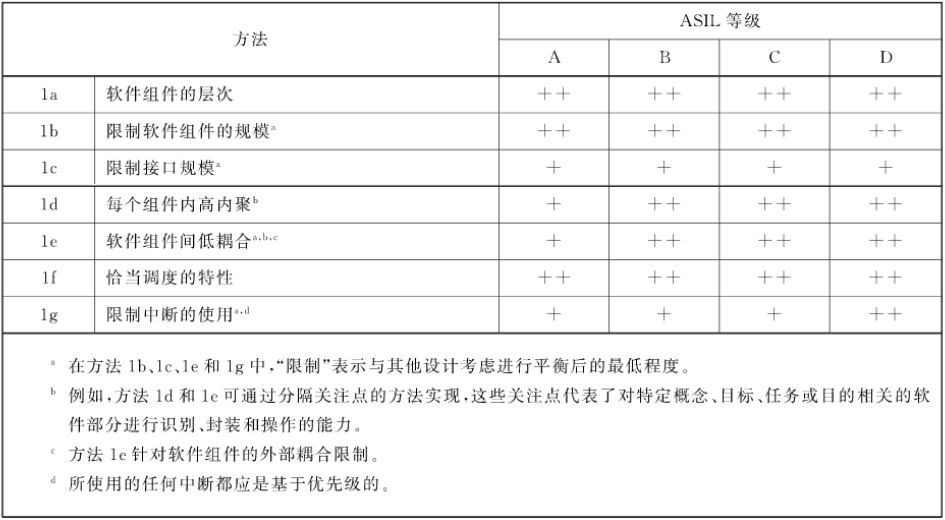

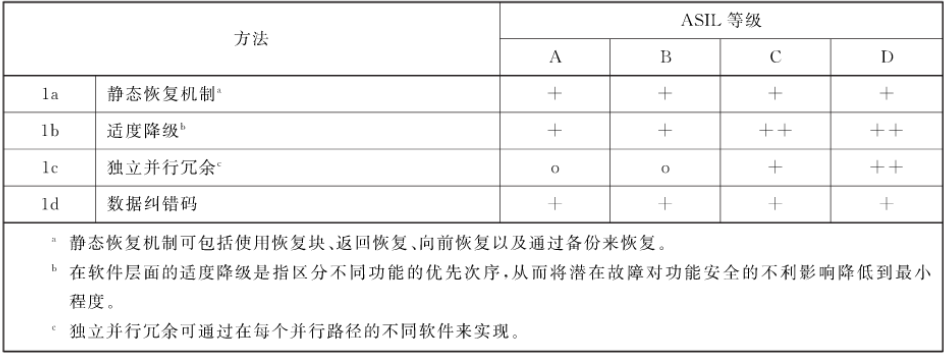

在汽車行業軟件開發一般遵循V 模型，左邊是開發過程，右邊對應的測試過程。BMS 軟件開發流程，基本與ISO26262 第六部分推薦的軟件開發流程V 模型相吻合，如下圖所示。在軟件架構設計中，需要重點考慮軟件的可維護性及可測試性。在汽車行業，軟件在整個產品周期內都應當考慮維護性，同時還要考慮軟件架構的設計測試的容易實現，在ISO 26262 標準中，測試是非常重要的一方面，任何設計都應該同時考慮到測試的方便性。至此，產品的設計開發環節已經全部完成。
